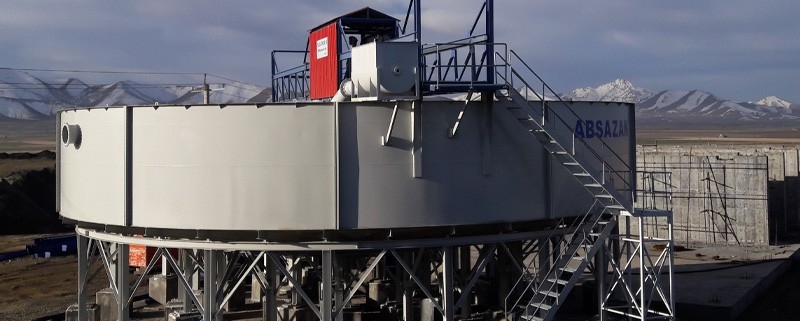

تیکنر (THICKENER) در تصفیه پساب معادن و صنایع معدنی
مقدمه: بحران آب و نقش تیکنر معدن در معادن
صنعت معدنکاری یکی از پرمصرفترین صنایع از نظر آب است. آب در مراحل خردایش، آسیاکنی، فلوتاسیون، لیچینگ، شستوشوی تجهیزات و کنترل گردوغبار استفاده میشود و در بسیاری از معادن فلزی مصرف روزانه آن به چندین هزار مترمکعب میرسد. با توجه به اینکه بخش قابل توجهی از معادن کشور در مناطق خشک یا نیمهخشک قرار دارند، دسترسی به منابع آب پایدار محدود و پرهزینه است.
الزامات زیستمحیطی در سالهای اخیر سختگیرانهتر شدهاند و معادن ملزم به کاهش برداشت از منابع آب زیرزمینی و جلوگیری از رهاسازی پسابهای حاوی جامدات معلق و مواد شیمیایی هستند. این شرایط معادن را به سمت استفاده از سیستمهای بازیافت و بازچرخانی آب سوق داده است.
برای اطلاعات بیشتر درباره انتخاب بهترین شرکت سازنده دستگاه تصفیه پساب معدنی کلیک کنید.
تجهیزات تغلیظ و تهنشینی، به ویژه تیکنر (Thickener)، با جداسازی جامدات از جریانهای دوغابی، امکان بازیافت آب فرآیندی را افزایش داده و حجم پسماند نهایی را کاهش میدهند. بنابراین، تیکنر به عنوان یک ابزار کلیدی در استراتژی توسعه پایدار معادن شناخته میشود.
تیکنر معدن و نقش آن در تصفیه پساب
تعریف تیکنر (Thickener)
تیکنر یک تجهیز جداسازی جامد–مایع است که با استفاده از نیروهای ثقلی، فلوکولاسیون و حرکت مکانیکی کنترلشده، ذرات جامد را از دوغاب جدا میکند. نتیجه فرآیند تولید دو جریان مجزا است:
- Underflow (UF): دوغاب غلیظ با درصد جامد بالا برای انتقال به تهریز یا تجهیزات پاییندستی
- Overflow (OF): آب زلال برای بازیافت یا تخلیه ایمن
تفاوت Thickener و Clarifier
- Clarifier: تمرکز بر تولید آب زلال با حداقل جامدات معلق و UF رقیق
- Thickener: تمرکز بر افزایش غلظت جامدات و تولید OF با کیفیت مناسب
جایگاه تیکنر در مدار معدن
- بعد از فلوتاسیون کنسانتره یا باطله
- بعد از لیچینگ
- قبل از فیلتراسیون یا تجهیزات آبگیری مکانیکی
- در سیستم تصفیه پساب و بازچرخانی آب
ضرورت استفاده از تیکنر در تصفیه پساب معدن
با توجه به مصرف بالای آب و محدودیت منابع، استفاده از تیکنر موجب:
- بازیابی حداکثری آب فرآوری و کاهش مصرف منابع تازه
- کاهش حجم لجن و باطله و سادهتر شدن مدیریت آن
- کاهش بار تحمیلی بر تجهیزات پاییندستی
- حفاظت از پایداری سدهای باطله و محیط زیست
در صورت عدم استفاده از تیکنر:
- مصرف آب افزایش مییابد
- هزینههای عملیاتی و انرژی بالا میرود
- ریسک زیستمحیطی و تخلفات قانونی افزایش مییابد
کاربردهای تیکنر معدن در تصفیه پساب
در مدار فرآوری مواد معدنی
- بعد از فلوتاسیون
- بعد از لیچینگ
- قبل از فیلتراسیون
- قبل از ارسال به سد باطله
در تصفیه پساب معدن
- حذف جامدات معلق (TSS)
- کاهش کدورت و افزایش شفافیت آب
- آمادهسازی آب برای بازیافت یا تخلیه ایمن
صنایع مرتبط
- زغالسنگ
- مس
- طلا
- سنگآهن
- فسفات
- ماسههای معدنی
اصول فیزیکی و شیمیایی عملکرد تیکنر
تهنشینی ثقلی
- اندازه و شکل ذرات
- دانسیته ذرات و سیال
- ویسکوزیته و پارامترهای سیال
ناحیههای عملکردی
- ناحیه شفافسازی: تشکیل آب زلال
- ناحیه تهنشینی آزاد: تهنشینی ذرات بدون تداخل
- ناحیه تهنشینی مانعشده: افزایش غلظت و اثر متقابل ذرات
- ناحیه تراکم: فشردهسازی ذرات تحت فشار لایههای بالایی
نقش فلوکولاسیون
در بسیاری از کاربردهای معدنی، بهویژه در حضور ذرات ریز و کلوئیدی، تهنشینی ثقلی بهتنهایی پاسخگوی نیاز فرآیند نیست. در این شرایط، فلوکولاسیون بهعنوان یک مکانیزم مکمل، نقش کلیدی در افزایش راندمان تهنشینی و بهبود کیفیت آب سرریز ایفا میکند.
فلوکولانتها با خنثیسازی بار سطحی ذرات و ایجاد پیوندهای پلیمری بین آنها، ذرات ریز را به فلوکهای بزرگتر و متراکمتر تبدیل میکنند. این فلوکها به دلیل وزن و اندازه بالاتر، سرعت تهنشینی بیشتری داشته و جداسازی مؤثرتری در تیکنر ایجاد میکنند.
عملکرد موفق فرآیند فلوکولاسیون به مجموعهای از پارامترهای عملیاتی وابسته است که شامل نوع و وزن مولکولی فلوکولانت، دوز تزریق، محل تزریق و کیفیت اختلاط در ناحیه خوراکدهی میشود. انحراف از شرایط بهینه در هر یک از این عوامل میتواند منجر به افزایش کدورت OF، ناپایداری بستر جامد و افزایش مصرف مواد شیمیایی شود.
عملکرد پایدار و مؤثر تیکنر حاصل ترکیب صحیح اصول فیزیکی و شیمیایی با طراحی مناسب اجزای مکانیکی و هیدرولیکی آن است. در ادامه، اجزای اصلی تیکنر معرفی میشوند و نقش هر یک در کنترل فرآیند تهنشینی، پایداری بستر جامد و کیفیت آب سرریز بررسی خواهد شد.
اجزای اصلی تیکنر معدن و عملکرد آنها
در ادامه مباحث مربوط به اصول عملکرد و فلوکولاسیون، اجزای اصلی تیکنر از منظر طراحی، عملکرد و بهرهبرداری صنعتی بررسی میشوند. تمرکز توضیحات بر نقش هر جزء در پایداری فرآیند، کنترل بستر جامد و کیفیت آب بازیافتی است و نکات عملیاتی بهگونهای ارائه میشوند که هم برای مهندسین سایت و هم برای مدیران فنی قابل استفاده و تصمیمساز باشند.
- مخزن و سازه دستگاه (Tank)
- سیستم محرک و گیربکس (Gearbox & Drive Unit)
- مخزن خوراک و کانال خوراک (Feeding Tank & Feed Pipe)
- چاهک تغذیه (Feed Well)
- سیستم پارو و ریک (Rake Mechanism)
- قیف تهریز (Underflow Cone)
- پل تیکنر (Bridge)
- سیستم لیفت (Lifting System)
- سیستم کنترل گشتاور و ابزار دقیق (Instrumentation & Control)

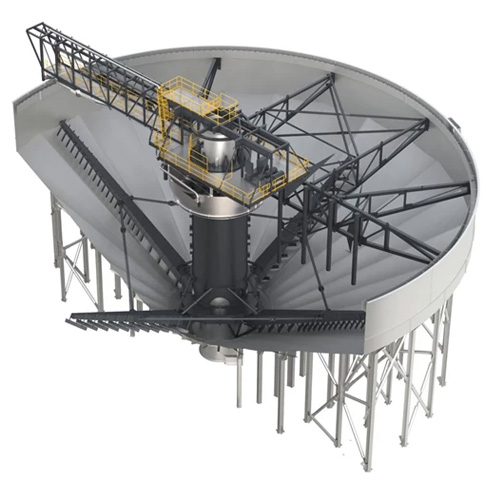

مخزن تیکنر (Thickener Tank)
وظیفه: مخزن تیکنر زمان لازم برای تهنشینی ذرات جامد را فراهم میکند و ناحیهای آرام برای جریان ایجاد میکند تا اختلاط دوباره ذرات تهنشینشده رخ ندهد. این بخش برای دستیابی به تهنشینی یکنواخت و کیفیت بالای آب سرریز بسیار حیاتی است.
مشخصات فنی:
- قطر مخزن معمولاً از 5 تا بیش از 100 متر است.
- جنس مخزن میتواند فولاد کربنی، بتن مسلح یا ترکیبی باشد.
- کف مخزن به صورت تخت یا مخروطی طراحی میشود که کف مخروطی برای تهنشینی بهتر و هدایت UF استفاده میشود.
نکات عملیاتی:
- قطر بزرگتر باعث افزایش ظرفیت میشود.
- عمق بیشتر تهنشینی بهتری فراهم میکند اما گشتاور ریک بالاتر خواهد رفت.
سیستم خوراکدهی (Feed System)
توجه: بیش از ۷۰٪ مشکلات تیکنر از خوراکدهی نامناسب ناشی میشود. کیفیت تغذیه تاثیر مستقیم روی تهنشینی و شفافیت آب سرریز دارد.
اجزا:
- لوله خوراک (Feed Pipe): دوغاب را به مرکز مخزن منتقل میکند و باید حداقل انرژی جنبشی ناخواسته وارد کند تا تهنشینی بهینه انجام شود.
- فیدول (Feedwell): قلب فرآیند فلوکولاسیون است و سرعت خوراک را کاهش میدهد، جریان یکنواخت ایجاد میکند و اختلاط کنترلشده با فلوکولانت را تضمین میکند.
انواع Feedwell:
- Conventional Feedwell

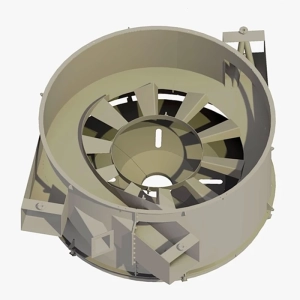

- Vane Feedwell
- Reactorwell
- High Rate Feedwell
مشکلات رایج:
- انرژی زیاد باعث شکستن فلوکها و کاهش راندمان تهنشینی میشود.
- انرژی کم منجر به تشکیل فلوک ناقص و تهنشینی ناکارآمد میشود.
- زمان ماند کم باعث آب سرریز کدر و کاهش کیفیت تهنشینی میشود.
سیستم فلوکولاسیون
وظیفه: فلوکولانت پلیمرهایی با وزن مولکولی بالا هستند که ذرات ریز را به هم متصل کرده و فلوکهای بزرگتری ایجاد میکنند تا تهنشینی سریع و کامل انجام شود.
پارامترهای حیاتی:
- نوع فلوکولانت برای ماده معدنی خاص
- دوز تزریق بهینه
- محل تزریق صحیح
- کیفیت اختلاط در خوراک
خطاهای رایج:
- دوز بیش از حد باعث افزایش هزینه و کاهش راندمان تهنشینی میشود.
- دوز کم موجب آب سرریز کدر و کاهش بازده تهنشینی میشود.
- تزریق نامناسب مصرف بالای فلوکولانت بدون نتیجه مطلوب را ایجاد میکند.
مکانیزم ریک (Rake Mechanism)
وظیفه: انتقال جامدات تهنشینشده به مرکز مخزن و جلوگیری از تشکیل بستر سخت که میتواند باعث گرفتگی و آسیب به سیستم شود.
اجزا:
- Rake Arms: بازوهای مکانیکی برای حرکت ریکها در مخزن
- Rake Blades: تیغههایی برای جمعآوری و هدایت جامدات به مرکز
- Pickets: ستونهای نگهدارنده تیغهها
- Drive Shaft: شفت اصلی که نیروی محرک را به بازوها منتقل میکند
- Guide Blocks: هدایت و تثبیت حرکت ریکها
- Steady Bearing: تحمل بار و پایداری شفت اصلی
نکات عملیاتی: گشتاور ریک شاخص سلامت تیکنر است و افزایش ناگهانی آن هشدار عملیاتی محسوب میشود.
یونیت محرک (Drive Unit)
وظیفه: چرخش آرام و پیوسته ریکها برای حرکت یکنواخت جامدات تهنشینشده.
اجزا:
- Gearbox: تبدیل سرعت و انتقال نیرو
- Hydraulic or Electric Motor: تامین نیروی حرکتی ریکها (میتواند هیدرولیک یا الکتریک باشد)
- Slew Bearing: تحمل بار روتور و چرخش روان
- Torque Limiter: محافظت از سیستم در برابر اضافه بار
- Lift Mechanism: بالابری ریک برای تعمیر و نگهداری
حالتهای حفاظتی:
- Torque Trip: جلوگیری از آسیب در صورت افزایش گشتاور ناگهانی
- Rake Lift: بالابری ایمن ریک برای تعمیرات
- Alarm System: هشداردهی به اپراتور در شرایط غیرعادی
سیستم Underflow (UF)
وظیفه: تخلیه دوغاب غلیظشده به تهریز یا فیلترپرس و انتقال آن به مراحل بعدی. کنترل غلظت دوغاب در این بخش بسیار مهم است تا بار اضافی به سد باطله وارد نشود و سیستم ریک به راحتی عمل کند.
اجزا:
- Cone: هدایت دوغاب به خروجی
- Underflow Pump: پمپاژ دوغاب غلیظ به مراحل بعدی
- Valves: کنترل جریان دوغاب
- Density Control: تنظیم غلظت UF برای تهنشینی بهینه
چالشها:
- UF رقیق باعث بار اضافی به سد باطله میشود.
- UF بیشازحد غلیظ باعث گرفتگی و افزایش گشتاور سیستم میشود.
سیستم Overflow (OF)
وظیفه: جمعآوری آب زلال و انتقال آن به چرخه بازیافت یا تخلیه ایمن. کیفیت آب سرریز مستقیماً روی بازچرخانی آب و عملکرد واحدهای پاییندستی تاثیر میگذارد.
اجزا:
- Launder: کانالی که آب زلال را جمعآوری و به مسیر بازیافت هدایت میکند.
- Weir: کنترل تراز سطح آب سرریز برای جریان یکنواخت.
- Skimmer: پاکسازی سطح آب و جلوگیری از ورود ذرات شناور به مسیر آب سرریز.
- Baffle: هدایت جریان و جلوگیری از ایجاد گردابه یا اختلاط مجدد ذرات.
شاخص کیفیت:
- Turbidity: میزان کدورت آب سرریز
- TSS (Total Suspended Solids): مقدار کل ذرات معلق در آب
- Clarity: شفافیت آب و شاخص عملکرد کلی سیستم Overflow
مزایای استفاده از تیکنر
- بازیافت حداکثری آب معدن و کاهش مصرف منابع زیرزمینی
- افزایش بهرهوری خطوط فرآوری و کاهش بار بر فیلترپرس معدنی
- کاهش حجم لجن و تسهیل در دفع یا بازیافت آن
- طراحی اختصاصی مطابق با نوع ماده معدنی و شرایط عملیاتی معدن
- پشتیبانی فنی حرفهای و خدمات پس از فروش توسط شرکت سازنده
- افزایش راندمان فرآیند تهنشینی و بازچرخانی آب
تیکنر در معادن ایران و شرایط خاص
ایران دارای معادن فلزی و غیرفلزی متنوع است که هرکدام ویژگیهای خاص خود را از نظر ماده معدنی، دانهبندی، دانسیته و شرایط آب و هوایی دارند. محدودیت منابع آب، تغییرات اقلیمی و الزامات زیستمحیطی، انتخاب و بهرهبرداری از تیکنر را چالشبرانگیز میکند.
ویژگیهای معادن ایران
- اکثر معادن در مناطق خشک و نیمهخشک قرار دارند
- منابع آب محدود و اغلب زیرزمینی
- نیاز به بازچرخانی حداکثری آب
- ذرات ریز در فلوتاسیون و لیچینگ که تهنشینی طبیعی را مشکل میکنند
کاربرد تیکنر در شرایط ایران
- بازیافت آب: کاهش مصرف آب تازه و بهینهسازی مصرف انرژی
- مدیریت باطله: کاهش حجم لجن و کنترل ریسک زیستمحیطی
- انعطافپذیری عملیاتی: امکان تنظیم سرعت ریک، تزریق فلوکولانت و غلظت UF بر اساس نوع ماده معدنی و شرایط خوراک
- تثبیت عملکرد در شرایط نامساعد: مدیریت PSD متغیر و تغییرات غلظت خوراک در فصلهای مختلف
نمونه عملی
در برخی معادن مس و آهن ایران، استفاده از تیکنر High Rate با Feedwell پیشرفته توانسته آب مصرفی فرآیند را تا ۳۰–۴۰٪ کاهش دهد و حجم UF را بهینه کند. این امر علاوه بر صرفهجویی اقتصادی، اثرات زیستمحیطی را نیز کاهش میدهد.
طراحی و انتخاب تیکنر معدن
طراحی تیکنر نیازمند تحلیل دقیق پارامترهای فرآیندی و ویژگیهای ماده معدنی است. انتخاب نادرست منجر به مشکلات عملیاتی، کاهش راندمان بازیافت آب و افزایش هزینههای نگهداری میشود.
پارامترهای کلیدی طراحی
- ظرفیت عبوری (Throughput): بر اساس تن در ساعت یا حجم دوغاب
- اندازه ذرات و PSD: تأثیر مستقیم بر سرعت تهنشینی و مصرف فلوکولانت
- غلظت جامدات خوراک (Feed Density): تعیین کننده ضخامت UF و زمان ماند
- نوع ماده معدنی: فلزات پایه، زغال سنگ، شن و ماسه سیلیسی، لجن معدنی
- شرایط اقلیمی و دمای محیط: اثر بر ویسکوزیته و تهنشینی
- قابلیت توسعه و افزایش ظرفیت آینده
نکات عملیاتی طراحی
- عمق بیشتر → افزایش غلظت UF ولی نیازمند ریک و گشتاور قویتر
- قطر بیشتر → افزایش ظرفیت ولی افزایش هزینه ساخت
- Feedwell پیشرفته → کنترل جریان و بهبود فلوکولاسیون
- سیستم ابزار دقیق → پایش Torque، ضخامت بستر و کیفیت OF
بهرهبرداری و نگهداری تیکنر معدن
عملیات تیکنر نیازمند نظارت مستمر و برنامه نگهداری منظم است تا از مشکلات زیر جلوگیری شود:
مشکلات رایج
- OF کدر: ناشی از اختلاط ناکافی فلوکولانت یا PSD نامطلوب
- گشتاور بالا (Torque Trip): UF بیش از حد غلیظ یا Hard Bed
- تغییرات غلظت UF: ناشی از تغییر خوراک یا عدم کنترل ریک
- مصرف بالای فلوکولانت: تزریق ناصحیح یا طراحی نامناسب Feedwell
استراتژیهای نگهداری
- برنامه PM منظم: بررسی گیربکس، ریک، بلبرینگها و موتور
- پایش Torque و سرعت ریک
- تست دورهای فلوکولانت و کیفیت UF
- آموزش اپراتورها برای مدیریت تغییرات PSD و غلظت خوراک
قطعات حیاتی (Vital Spare Parts)
- Gearbox و Slew Bearing
- Hydraulic Motor
- Guide Blocks و Steady Bearings
- Rake Arms و Blades
- Instrumentation برای Torque و Bed Level
تیکنرهای بومی آبسازان سپاهان برای تصفیه پساب معادن
با توجه به محدودیت واردات تجهیزات و نیاز به بومیسازی، شرکت آبسازان سپاهان توانسته با بیش از سه دهه تجربه، تیکنرهای مهندسیشده و مطابق استانداردهای بینالمللی تولید کند.
ویژگیهای فنی محصولات
- طراحی اختصاصی بر اساس نوع ماده معدنی و نیاز فرآیندی
- امکان تولید در قطرها و ارتفاعهای مختلف (5 تا 50 متر)
- غلظت UF قابل تنظیم مطابق با نیاز هر معدن
- سیستم Feedwell پیشرفته برای بهبود فلوکولاسیون
- ابزار دقیق پایش Torque، Bed Level و کیفیت OF
مزایا
- کاهش مصرف آب تازه و افزایش بهرهوری
- کاهش حجم لجن و مدیریت بهتر باطله
- انعطافپذیری بالا در تغییر شرایط عملیاتی
- خدمات پس از فروش و پشتیبانی فنی حرفهای
مدلها و ظرفیتهای تیکنر
| حجم آبگیری (مترمکعب) | ارتفاع استوانه (متر) | قطر تیکنر (متر) | مدل |
|---|---|---|---|
| 100 | 3 | 6 | TH-D6-H3 |
| 170 | 3 | 8 | TH-D8-H3 |
| 270 | 3 | 10 | TH-D10-H3 |
| 380 | 3 | 12 | TH-D12-H3 |
| 515 | 3 | 14 | TH-D14-H3 |
| 675 | 3 | 16 | TH-D16-H3 |
| 1235 | 4.5 | 18 | TH-D18-H4.5 |
مدلهای ارائهشده شرکت آبسازان بر اساس اصول مهندسی تهنشینی، رفتار دوغاب و الزامات عملیاتی معادن طراحی میشوند. هر تیکنر متناسب با شرایط فرآیندی پروژه انتخاب یا سفارشیسازی شده و عملکرد آن محدود به یک دستهبندی تئوریک خاص نیست.
جمعبندی و نتیجهگیری
تیکنرها نه تنها یک تجهیز تهنشینی ساده نیستند، بلکه ابزار استراتژیک مدیریت آب و باطله در معادن محسوب میشوند. بهرهبرداری صحیح و طراحی مهندسی دقیق، اثر مستقیم بر:
- افزایش راندمان بازیافت آب
- کاهش حجم UF و لجن
- کاهش هزینههای عملیاتی و انرژی
- انطباق با استانداردهای زیستمحیطی
تیکنرهای طراحی و ساختهشده توسط شرکت آبسازان سپاهان، با تکیه بر دانش فنی و تجربه عملی، راهکاری مناسب برای مدیریت آب و باطله در معادن ایران فراهم میکنند. این تجهیزات امکان:
- طراحی اختصاصی بر اساس نوع ماده معدنی
- انعطافپذیری عملیاتی بالا
- سیستمهای کنترل پیشرفته
- خدمات پس از فروش و پشتیبانی حرفهای
را بهصورت همزمان فراهم میکنند.
