راهنمای جامع طراحی و محاسبه ظرفیت کلاریفایر در خطوط فرآوری مواد معدنی
در فرآوری مواد معدنی، آب یکی از مهمترین جریانهای عملیاتی است و مدیریت صحیح آن تأثیر مستقیمی بر هزینههای تولید، پایداری فرآیند و عملکرد تجهیزات دارد. کلاریفایر (Clarifier) یکی از تجهیزات مهم برای جداسازی ذرات جامد معلق از آب یا دوغاب و فراهمکردن امکان بازیابی و بازچرخانی آب در مدار فرآوری است.
طراحی صحیح کلاریفایر تنها به انتخاب قطر مخزن محدود نمیشود. عواملی مانند دبی خوراک، درصد جامد، توزیع اندازه ذرات (PSD)، ویژگیهای تهنشینی، چگالی جامد و مایع، ویسکوزیته، نرخ سرریز سطحی (SOR)، بار جامد، زمان ماند، نحوه ورود خوراک، برداشت سرریز، تخلیه تهریز و عملکرد فلوکولانت همگی باید در طراحی مورد توجه قرار گیرند.
در این مقاله، اصول مهندسی طراحی کلاریفایر معدنی، روش محاسبه ظرفیت و سطح تهنشینی، مفهوم SOR، محاسبه قطر و حجم، زمان ماند، نقش فلوکولانت، خطاهای رایج طراحی و یک مثال عددی بررسی میشود.

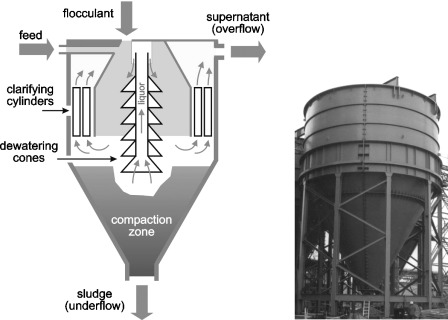

کلاریفایر چیست و چه کاربردی در صنایع معدنی دارد؟
کلاریفایر تجهیزی برای جداسازی ذرات جامد معلق از فاز مایع است که با استفاده از نیروی گرانش و در بسیاری از کاربردها با کمک مواد منعقدکننده یا فلوکولانت، امکان تهنشینی ذرات و تولید یک جریان مایع شفافتر را فراهم میکند.
در کارخانههای فرآوری مواد معدنی، کلاریفایر میتواند در مدارهای مختلفی مانند بازیابی آب فرآیندی، تصفیه آب برگشتی، مدارهای شستوشو، مدیریت پساب معدنی و جداسازی جامد–مایع مورد استفاده قرار گیرد.
هدف اصلی کلاریفایر معمولاً تولید یک سرریز با میزان مناسب جامد معلق و کدورت پایین و در عین حال انتقال مؤثر جامدات تهنشینشده به بخش تهریز است.
اهداف اصلی استفاده از کلاریفایر در فرآوری مواد معدنی
- جداسازی جامدات معلق از آب یا دوغاب
- بهبود کیفیت آب سرریز
- بازیابی و بازچرخانی آب فرآیندی
- کاهش مصرف آب تازه
- کاهش بار جامد ورودی به واحدهای پاییندست
- کنترل کدورت جریان خروجی
- کمک به مدیریت پساب و جریانهای برگشتی کارخانه
تفاوت کلاریفایر و تیکنر چیست؟
کلاریفایر و تیکنر هر دو از فرآیند جداسازی جامد–مایع بر پایه تهنشینی استفاده میکنند، اما هدف طراحی آنها الزاماً یکسان نیست.
در یک کلاریفایر، تمرکز اصلی معمولاً بر شفافسازی مایع و تولید سرریز با کیفیت مناسب است؛ در حالی که در تیکنر، علاوه بر شفافسازی سرریز، تغلیظ جامدات و افزایش درصد جامد تهریز اهمیت بسیار بیشتری دارد.
بنابراین انتخاب بین کلاریفایر، تیکنر یا سایر تجهیزات جداسازی جامد–مایع باید بر اساس مشخصات خوراک، هدف فرآیند، درصد جامد مورد نیاز در تهریز و کیفیت مورد انتظار سرریز انجام شود.
انتخاب بین کلاریفایر و تیکنر به هدف فرآیند، مشخصات خوراک و کیفیت مورد انتظار جریانهای خروجی بستگی دارد. برای بررسی دقیقتر معیارهای انتخاب تجهیز و آشنایی با کاربردهای تیکنر در مدارهای فرآوری، میتوانید مقاله راهنمای جامع انتخاب تیکنر معدن را نیز مطالعه کنید.
مبانی تئوری تهنشینی در طراحی کلاریفایر
عملکرد کلاریفایر بر پایه تهنشینی ذرات جامد تحت تأثیر نیروی گرانش است. با کاهش سرعت عمودی جریان و فراهمشدن زمان و شرایط مناسب، ذرات دارای سرعت تهنشینی کافی از جریان مایع جدا شده و در ناحیه جمعآوری جامدات قرار میگیرند.
با این حال، رفتار واقعی دوغابهای معدنی معمولاً پیچیدهتر از تهنشینی یک ذره منفرد در آب است. به همین دلیل، قانون استوکس بیشتر یک رابطه بنیادی برای درک رفتار ذرات کوچک در شرایط مشخص است و بهتنهایی مبنای کافی برای طراحی صنعتی یک کلاریفایر معدنی محسوب نمیشود.
قانون استوکس و سرعت تهنشینی ذرات
برای ذره کروی کوچک در شرایطی که جریان اطراف ذره در محدوده آرام قرار داشته باشد، سرعت تهنشینی را میتوان بهصورت تقریبی از رابطه زیر بیان کرد:
vs = ((ρs − ρl) g d²) / (18 μ)
- vs = سرعت تهنشینی ذره (m/s)
- ρs = چگالی ذره جامد (kg/m³)
- ρl = چگالی مایع (kg/m³)
- d = قطر ذره (m)
- μ = ویسکوزیته دینامیکی مایع (Pa·s)
- g = شتاب گرانش، تقریباً 9.81 m/s²
این رابطه نشان میدهد که اندازه ذره، اختلاف چگالی جامد و مایع و ویسکوزیته سیال تأثیر قابل توجهی بر سرعت تهنشینی دارند.
با این حال، در دوغابهای واقعی معدنی، ذرات ممکن است شکل نامنظم داشته باشند، با یکدیگر برخورد کنند، فلوکوله شوند و بهصورت گروهی تهنشین شوند. بنابراین برای طراحی نهایی، آزمایش تهنشینی و دادههای واقعی خوراک اهمیت زیادی دارد.
تأثیر توزیع اندازه ذرات (PSD) بر عملکرد کلاریفایر
PSD یا Particle Size Distribution یکی از مهمترین پارامترهای مؤثر بر طراحی کلاریفایر است. خوراک کارخانههای معدنی معمولاً شامل ذراتی با اندازههای مختلف است و هر بخش از این توزیع رفتار تهنشینی متفاوتی دارد.
ذرات درشتتر معمولاً سریعتر تهنشین میشوند، در حالی که ذرات بسیار ریز میتوانند مدت بیشتری در حالت معلق باقی بمانند و در صورت نامناسب بودن شرایط فرآیند، همراه جریان سرریز خارج شوند.
بنابراین تنها دانستن دبی خوراک برای تعیین ظرفیت کلاریفایر کافی نیست. PSD، درصد جامد، چگالی ذرات و ویژگیهای فلوکولاسیون باید در ارزیابی عملکرد سیستم در نظر گرفته شوند.
چرا ذرات ریز برای کلاریفایر چالشبرانگیز هستند؟
- سرعت تهنشینی پایینتری دارند.
- میتوانند کدورت سرریز را افزایش دهند.
- ممکن است بدون فلوکولاسیون مناسب از ناحیه تهنشینی عبور کنند.
- در برخی شرایط باعث تشکیل بستر ناپایدار میشوند.
- به تغییرات دوز و نوع فلوکولانت حساستر هستند.
نقش فلوکولانت در افزایش راندمان کلاریفایر
در بسیاری از مدارهای معدنی، بخش قابل توجهی از ذرات ریز بهتنهایی سرعت تهنشینی کافی ندارند. در این شرایط، استفاده از فلوکولانت میتواند با ایجاد تجمع ذرات و تشکیل فلوکهای بزرگتر، رفتار تهنشینی را بهبود دهد.
هدف از فلوکولاسیون این نیست که صرفاً بیشترین مقدار پلیمر تزریق شود؛ بلکه باید نوع، دوز، نحوه اختلاط و زمان تماس فلوکولانت بهگونهای انتخاب شود که بهترین عملکرد با کمترین مصرف ماده شیمیایی حاصل شود.
مزایای فلوکولاسیون مناسب
- افزایش سرعت تهنشینی ذرات ریز
- کاهش کدورت و جامدات معلق سرریز
- بهبود جداسازی جامد–مایع
- کاهش بار جامد در آب برگشتی
- امکان استفاده مؤثرتر از حجم تهنشینی
- بهبود پایداری عملکرد سیستم در محدوده مناسب عملیاتی
دوز فلوکولانت چگونه تعیین میشود؟
دوز مناسب فلوکولانت را نمیتوان بدون شناخت خوراک بهصورت یک عدد ثابت برای تمام کلاریفایرها تعیین کرد. انتخاب دوز باید با توجه به نوع کانی، PSD، درصد جامد، شیمی آب، pH، کیفیت آب، نوع پلیمر و هدف فرآیند انجام شود.
در عمل، آزمایشهایی مانند Jar Test و آزمایشهای تهنشینی میتوانند برای مقایسه مواد و تعیین محدوده مناسب مصرف فلوکولانت مورد استفاده قرار گیرند.
پارامترهای اصلی در طراحی کلاریفایر معدنی
طراحی یک کلاریفایر صنعتی نیازمند بررسی همزمان چند پارامتر است. مهمترین آنها عبارتاند از:
- دبی خوراک (Q)
- درصد جامد خوراک
- چگالی جامد و مایع
- توزیع اندازه ذرات (PSD)
- سرعت تهنشینی
- نرخ سرریز سطحی یا SOR
- بار جامد
- زمان ماند هیدرولیکی
- ارتفاع مؤثر ناحیه تهنشینی
- قطر و سطح مؤثر مخزن
- نحوه ورود و توزیع خوراک
- سیستم جمعآوری سرریز
- سیستم تخلیه تهریز
- زاویه و هندسه بخش قیفی یا مخروطی
- نوع و دوز فلوکولانت
نرخ سرریز سطحی یا SOR در کلاریفایر چیست؟
Surface Overflow Rate یا SOR یکی از پارامترهای مهم در بررسی ظرفیت هیدرولیکی کلاریفایر است. این پارامتر از تقسیم دبی ورودی بر سطح مؤثر تهنشینی به دست میآید:
SOR = Q / A
- SOR = نرخ سرریز سطحی (m³/m²·h)
- Q = دبی جریان ورودی (m³/h)
- A = سطح مؤثر تهنشینی (m²)
در یک طراحی ساده، هرچه SOR افزایش پیدا کند، بار هیدرولیکی واردشده به واحد سطح بیشتر میشود. اگر شرایط تهنشینی و مشخصات خوراک برای این بار مناسب نباشد، احتمال عبور ذرات ریز و افزایش جامدات یا کدورت سرریز افزایش پیدا میکند.
نکته مهم: یک مقدار ثابت SOR را نمیتوان بهعنوان مقدار بهینه برای همه کلاریفایرهای معدنی معرفی کرد. مقدار مناسب باید بر اساس ویژگیهای واقعی خوراک، نتایج آزمایشهای تهنشینی، فلوکولاسیون، کیفیت مورد انتظار سرریز و شرایط فرآیند تعیین شود.
محاسبه سطح مورد نیاز کلاریفایر
اگر دبی و SOR طراحی مشخص باشند، سطح مورد نیاز را میتوان بهصورت زیر محاسبه کرد:
A = Q / SOR
برای مثال، اگر دبی برابر با 200 m³/h و SOR طراحی برابر با 0.8 m³/m²·h در نظر گرفته شود:
A = 200 / 0.8 = 250 m²
این عدد، سطح مورد نیاز بر اساس معیار هیدرولیکی فرضشده را نشان میدهد و بهتنهایی به معنی نهاییشدن طراحی کلاریفایر نیست. ظرفیت جامد، آزمایش تهنشینی، هیدرودینامیک ورودی و خروجی و سایر محدودیتهای فرآیندی نیز باید بررسی شوند.
محاسبه قطر کلاریفایر
اگر سطح مقطع مؤثر کلاریفایر دایرهای باشد، از رابطه زیر میتوان قطر را محاسبه کرد:
A = πD² / 4
بنابراین:
D = √(4A / π)
برای سطح 250 مترمربع:
D ≈ 17.8 m
این مقدار یک قطر هندسی حاصل از فرضیات محاسباتی مثال است و انتخاب قطر نهایی باید پس از بررسی سایر معیارهای طراحی انجام شود.
زمان ماند کلاریفایر چگونه محاسبه میشود؟
زمان ماند هیدرولیکی از تقسیم حجم مؤثر مخزن بر دبی جریان به دست میآید:
RT = V / Q
- RT = زمان ماند
- V = حجم مؤثر کلاریفایر (m³)
- Q = دبی ورودی (m³/h)
برای نمونه، اگر حجم مؤثر 2500 مترمکعب و دبی 200 مترمکعب بر ساعت باشد:
RT = 2500 / 200 = 12.5 h
با وجود اهمیت زمان ماند، نباید عملکرد کلاریفایر را صرفاً بر اساس این پارامتر ارزیابی کرد. زمان ماند بالا لزوماً به معنی عملکرد بهتر نیست؛ زیرا توزیع جریان، ناحیه ورود خوراک، پدیدههای میانبُر جریان (Short-Circuiting)، اختلاط و ویژگیهای تهنشینی نیز بر عملکرد واقعی تأثیر دارند.
ارتفاع کلاریفایر چگونه تعیین میشود؟
ارتفاع کلاریفایر باید با توجه به ساختار فرآیندی آن و تفکیک نواحی مختلف عملکردی تعیین شود. در طراحیهای صنعتی ممکن است نواحی مختلفی شامل ورود و توزیع خوراک، ناحیه تهنشینی، ناحیه جمعآوری جامدات و بخش خروجی سرریز وجود داشته باشد.
افزایش ارتفاع بدون توجه به هیدرودینامیک سیستم الزاماً باعث افزایش راندمان نمیشود. هدف طراحی باید ایجاد شرایط مناسب برای تهنشینی و انتقال کنترلشده جامدات، بدون ایجاد آشفتگی، جریان میانبُر یا اختلال در برداشت سرریز باشد.
طراحی بخش ورودی و توزیع خوراک
یکی از بخشهایی که گاهی در محاسبات ساده نادیده گرفته میشود، سیستم ورود و توزیع خوراک است.
اگر جریان ورودی با سرعت یا توزیع نامناسب وارد مخزن شود، ممکن است جریانهای ناخواسته ایجاد شده و بخشی از خوراک بدون طیکردن مسیر مؤثر تهنشینی به سمت خروجی حرکت کند.
بنابراین طراحی مناسب ناحیه ورودی باید با هدف کاهش آشفتگی، توزیع یکنواخت جریان و جلوگیری از Short-Circuiting انجام شود.
طراحی سیستم جمعآوری سرریز
حتی اگر فرآیند تهنشینی بهدرستی انجام شود، طراحی نامناسب سیستم جمعآوری سرریز میتواند عملکرد کلاریفایر را تحت تأثیر قرار دهد.
سیستم سرریز باید به گونهای طراحی شود که برداشت مایع از سطح مخزن تا حد امکان یکنواخت باشد و از ایجاد سرعتهای موضعی بالا یا اختلال در لایه بالایی جلوگیری شود.
در طراحی صنعتی، مواردی مانند طول سرریز، آرایش سرریز، تراز خروجی و توزیع جریان باید در کنار سایر پارامترهای هیدرولیکی بررسی شوند.
زاویه قیف کلاریفایر و تخلیه جامدات
در کلاریفایرهایی که دارای بخش قیفی یا مخروطی برای جمعآوری جامدات هستند، هندسه این قسمت باید متناسب با ویژگیهای جامد، غلظت تهریز، قابلیت جریانپذیری جامدات و روش تخلیه انتخاب شود.
هدف از طراحی مناسب قیف، کمک به انتقال پایدار جامدات به نقطه تخلیه و کاهش احتمال تجمع، پلزدن یا ایجاد نواحی مرده است. در این بخش، رفتار واقعی جامدات اهمیت زیادی دارد و نمیتوان صرفاً بر اساس هندسه مخزن یک زاویه مشخص را برای تمام کاربردها در نظر گرفت.
در طراحی اولیه باید عواملی مانند دانهبندی، درصد جامد، شکل و چگالی ذرات، میزان فشردگی لایه جامد و شرایط تخلیه بررسی شوند. این عوامل میتوانند بر نحوه حرکت جامدات در بخش مخروطی و پایداری تخلیه تأثیر بگذارند.
بنابراین انتخاب یک زاویه ثابت بهعنوان «زاویه بهینه برای همه کلاریفایرها» صحیح نیست و باید شرایط واقعی ماده و سیستم تخلیه در نظر گرفته شود.
بار جامد در طراحی کلاریفایر
یکی از نکات مهم در طراحی تجهیزات جداسازی جامد–مایع این است که فقط ظرفیت هیدرولیکی بررسی نشود. ممکن است یک کلاریفایر از نظر دبی مایع ظرفیت کافی داشته باشد اما از نظر بار جامد محدود شود.
برای همین، در طراحی باید مشخص شود چه مقدار جامد در واحد زمان وارد سیستم میشود و عملکرد مورد انتظار دستگاه در برابر این بار چگونه خواهد بود.
بهخصوص در دوغابهای معدنی با درصد جامد بالا، بررسی رفتار تهنشینی و ظرفیت انتقال جامدات اهمیت بیشتری پیدا میکند.
مثال محاسبه ظرفیت کلاریفایر معدنی
فرض کنید جریان ورودی یک مدار فرآوری برابر با 200 m³/h باشد و برای یک بررسی اولیه، نرخ سرریز سطحی برابر با 0.8 m³/m²·h در نظر گرفته شود.
مرحله اول: محاسبه سطح
A = Q / SOR
A = 200 / 0.8 = 250 m²
مرحله دوم: محاسبه قطر تقریبی
D = √(4A / π)
D ≈ 17.8 m
مرحله سوم: بررسی حجم و زمان ماند
اگر برای مثال، حجم مؤثر مخزن 2500 m³ در نظر گرفته شود:
RT = 2500 / 200 = 12.5 h
این محاسبات نشان میدهند که با فرضیات فوق، سطح هیدرولیکی مورد نیاز حدود 250 مترمربع و قطر هندسی متناظر حدود 17.8 متر خواهد بود.
اما این مثال یک محاسبه اولیه است و نباید بهعنوان طراحی نهایی تجهیز در نظر گرفته شود. برای طراحی واقعی، باید دادههای خوراک، PSD، آزمایش تهنشینی، بار جامد، نوع و دوز فلوکولانت، کیفیت مورد انتظار سرریز، هندسه ورودی و خروجی و شرایط عملیاتی بررسی شوند.
چه عواملی باعث کاهش راندمان کلاریفایر میشوند؟
کاهش کیفیت سرریز یا ناپایداری عملکرد کلاریفایر میتواند دلایل مختلفی داشته باشد. مهمترین عوامل عبارتاند از:
- افزایش بیش از حد دبی نسبت به ظرفیت طراحی
- افزایش SOR فراتر از محدوده مناسب فرآیند
- ورود ذرات بسیار ریز با سرعت تهنشینی پایین
- تغییر قابل توجه PSD خوراک
- دوز نامناسب فلوکولانت
- انتخاب نامناسب نوع فلوکولانت
- اختلاط نامناسب فلوکولانت با خوراک
- تغییرات pH یا شیمی آب
- افزایش بار جامد
- طراحی نامناسب ناحیه ورودی
- ایجاد Short-Circuiting
- برداشت نامناسب سرریز
- مشکلات تخلیه جامدات از بخش قیفی
خطاهای رایج در طراحی کلاریفایر
1. طراحی بر اساس دبی بهتنهایی
دبی یکی از پارامترهای اصلی است، اما برای طراحی یک کلاریفایر معدنی کافی نیست. ویژگیهای جامد و رفتار تهنشینی باید همزمان بررسی شوند.
2. استفاده از یک SOR ثابت برای تمام پروژهها
انتخاب SOR باید بر اساس شرایط واقعی فرآیند انجام شود. یک مقدار ثابت نمیتواند برای تمام کانیها، دوغابها و اهداف تصفیه مناسب باشد.
3. نادیده گرفتن PSD
تغییر در اندازه ذرات میتواند رفتار تهنشینی را بهطور محسوسی تغییر دهد و در نتیجه عملکرد کلاریفایر را تحت تأثیر قرار دهد.
4. انتخاب دوز فلوکولانت بدون آزمایش
افزایش دوز فلوکولانت لزوماً به معنی افزایش راندمان نیست. دوز بیش از حد میتواند هزینه مواد شیمیایی را افزایش دهد و حتی در شرایطی عملکرد فرآیند را نامطلوب کند.
5. تمرکز بیش از حد بر زمان ماند
زمان ماند یک شاخص مهم است، اما توزیع جریان و شرایط واقعی تهنشینی نیز اهمیت دارند. یک مخزن بزرگ با هیدرودینامیک نامناسب الزاماً عملکرد مطلوبی ندارد.
6. بیتوجهی به سیستم ورودی و خروجی
طراحی نامناسب توزیع خوراک یا جمعآوری سرریز میتواند باعث کاهش عملکرد حتی در صورت مناسب بودن سطح و حجم کلاریفایر شود.
چگونه ظرفیت کلاریفایر را بهصورت مهندسی تعیین کنیم؟
برای تعیین ظرفیت واقعی یک کلاریفایر معدنی، بهتر است فرآیند طراحی به چند مرحله تقسیم شود:
- مشخصکردن دبی طراحی و محدوده تغییرات آن
- تعیین درصد جامد و مشخصات خوراک
- بررسی PSD و چگالی ذرات
- بررسی خواص مایع و ویسکوزیته
- انجام آزمایشهای تهنشینی در صورت نیاز
- بررسی نیاز به انعقاد یا فلوکولاسیون
- تعیین محدوده مناسب SOR
- محاسبه سطح مورد نیاز
- تعیین قطر و هندسه مخزن
- بررسی حجم و زمان ماند
- طراحی ورودی و توزیع خوراک
- طراحی سیستم برداشت سرریز
- بررسی جمعآوری و تخلیه جامدات
- بررسی شرایط عملیاتی و سناریوهای بارگذاری
آیا طراحی کلاریفایر فقط با محاسبات تئوری امکانپذیر است؟
محاسبات تئوری برای برآورد اولیه، مقایسه گزینهها و تعیین ابعاد اولیه بسیار مهم هستند، اما در پروژههای صنعتی، اتکا به یک رابطه ساده برای پیشبینی عملکرد نهایی کافی نیست.
رفتار واقعی دوغاب به ویژگیهای کانی، شیمی آب، اندازه و شکل ذرات، غلظت جامدات، فلوکولاسیون و شرایط هیدرودینامیکی وابسته است. به همین دلیل، در پروژههایی که کیفیت سرریز یا ظرفیت جداسازی اهمیت بالایی دارد، استفاده از دادههای آزمایشگاهی، تست تهنشینی و اطلاعات واقعی خوراک میتواند ریسک طراحی را کاهش دهد.
کلاریفایر مناسب برای مدار فرآوری معدن چگونه انتخاب میشود؟
انتخاب کلاریفایر باید از نیاز فرآیند شروع شود، نه صرفاً از ظرفیت اسمی دستگاه.
برخی از مهمترین پرسشهایی که پیش از انتخاب تجهیز باید پاسخ داده شوند عبارتاند از:
- دبی حداقل، معمول و حداکثر خوراک چقدر است؟
- درصد جامد خوراک چقدر است؟
- PSD خوراک چگونه است؟
- کیفیت مورد انتظار آب سرریز چیست؟
- آیا استفاده از فلوکولانت ضروری است؟
- غلظت مورد انتظار جامدات در تهریز چقدر است؟
- آیا آب سرریز باید به مدار فرآوری بازگردد؟
- شرایط شیمیایی و pH آب چگونه است؟
- محدودیت فضایی و سازهای پروژه چیست؟
- شرایط کارکرد دائم و بارهای پیک چگونه خواهد بود؟
برای آشنایی بیشتر با یکی از راهکارهای مورد استفاده در مدارهای فرآوری مواد معدنی، میتوانید مقاله کلاریفایر معدنی ثقلی عمودی بدون پارو را نیز مطالعه کنید. در این مقاله، ساختار تجهیز، اصول عملکرد، ویژگیهای طراحی و مزایای استفاده از این نوع کلاریفایر در کاربردهای معدنی بررسی شده است.
مزایای طراحی صحیح کلاریفایر در کارخانههای فرآوری
طراحی صحیح و متناسب با شرایط واقعی فرآیند میتواند به بهبود عملکرد مدار آب و جداسازی جامد–مایع کمک کند.
- بهبود کیفیت آب سرریز
- افزایش امکان بازچرخانی آب فرآیندی
- کاهش مصرف آب تازه
- کاهش انتقال جامدات به جریان آب برگشتی
- کنترل بهتر کدورت
- کاهش ریسک اختلال در واحدهای پاییندست
- استفاده مؤثرتر از ظرفیت تجهیز
- کاهش هزینههای ناشی از طراحی نامتناسب و اصلاحات بعدی
جمعبندی؛ مهمترین نکات طراحی کلاریفایر معدنی
طراحی کلاریفایر یک مسئله چندپارامتری است و نمیتوان آن را تنها با انتخاب قطر مخزن یا تعیین یک زمان ماند ثابت انجام داد.
دبی، سطح تهنشینی، SOR، بار جامد، PSD، سرعت تهنشینی، درصد جامد، فلوکولاسیون، زمان ماند، هندسه ورودی، سیستم جمعآوری سرریز و نحوه تخلیه جامدات باید در کنار یکدیگر بررسی شوند.
رابطه SOR = Q/A میتواند برای برآورد اولیه سطح مورد نیاز مفید باشد، اما ظرفیت واقعی کلاریفایر باید با توجه به رفتار واقعی دوغاب و شرایط فرآیند ارزیابی شود.
در پروژههای معدنی، استفاده از دادههای واقعی خوراک و آزمایشهای مناسب میتواند دقت طراحی را افزایش داده و احتمال انتخاب نادرست ظرفیت یا تجهیزات را کاهش دهد.
در نهایت، هدف از طراحی یک کلاریفایر موفق فقط رسیدن به یک عدد برای قطر و حجم نیست؛ بلکه باید تجهیزی انتخاب و طراحی شود که بتواند در شرایط واقعی کارخانه، جداسازی پایدار جامد–مایع، کیفیت مناسب سرریز و عملکرد قابل اتکا در بازه عملیاتی موردنظر را فراهم کند.
سوالات متداول درباره طراحی و محاسبه ظرفیت کلاریفایر
کلاریفایر چیست؟
کلاریفایر تجهیزی برای جداسازی ذرات جامد معلق از مایع است که در صنایع معدنی میتواند برای شفافسازی آب، جداسازی جامد–مایع و بازیابی آب فرآیندی مورد استفاده قرار گیرد.
ظرفیت کلاریفایر چگونه محاسبه میشود؟
ظرفیت کلاریفایر با توجه به دبی، سطح مؤثر تهنشینی، SOR، ویژگیهای تهنشینی خوراک، بار جامد و سایر شرایط فرآیندی تعیین میشود. بنابراین ظرفیت واقعی فقط بر اساس حجم مخزن مشخص نمیشود.
SOR در کلاریفایر چیست؟
SOR یا نرخ سرریز سطحی از تقسیم دبی جریان بر سطح مؤثر تهنشینی به دست میآید و یکی از معیارهای مهم برای بررسی بار هیدرولیکی کلاریفایر است.
فرمول محاسبه SOR چیست؟
فرمول ساده SOR بهصورت SOR = Q/A است که در آن Q دبی جریان و A سطح مؤثر تهنشینی است.
آیا SOR مناسب برای همه کلاریفایرها یکسان است؟
خیر. SOR مناسب به مشخصات خوراک، PSD، رفتار تهنشینی، فلوکولاسیون، کیفیت مورد انتظار سرریز و شرایط عملیاتی بستگی دارد.
زمان ماند کلاریفایر چگونه محاسبه میشود؟
زمان ماند هیدرولیکی از رابطه RT = V/Q به دست میآید؛ یعنی حجم مؤثر کلاریفایر تقسیم بر دبی ورودی.
آیا زمان ماند بیشتر همیشه باعث عملکرد بهتر کلاریفایر میشود؟
خیر. زمان ماند یکی از پارامترهای طراحی است و عملکرد واقعی به توزیع جریان، تهنشینی، هندسه ورودی و خروجی و ویژگیهای خوراک نیز وابسته است.
فلوکولانت چه نقشی در کلاریفایر دارد؟
فلوکولانت میتواند با تجمع ذرات ریز و تشکیل فلوکهای بزرگتر، سرعت تهنشینی را افزایش داده و کیفیت سرریز را بهبود دهد. نوع و دوز مناسب آن باید با توجه به مشخصات خوراک و نتایج آزمایش تعیین شود.
آیا برای تعیین دوز فلوکولانت به آزمایش نیاز است؟
در بسیاری از پروژهها، انجام آزمایشهای تهنشینی و تستهایی مانند Jar Test برای مقایسه مواد و تعیین محدوده مناسب مصرف فلوکولانت مفید است.
تفاوت کلاریفایر و تیکنر چیست؟
هر دو تجهیز برای جداسازی جامد–مایع استفاده میشوند، اما کلاریفایر معمولاً بیشتر بر شفافسازی مایع و کیفیت سرریز تمرکز دارد، در حالی که در تیکنر افزایش غلظت جامدات و تغلیظ تهریز نیز اهمیت اساسی دارد.
آیا قانون استوکس برای طراحی کلاریفایر معدنی کافی است؟
خیر. قانون استوکس یک مدل بنیادی برای شرایط خاص تهنشینی ذرات است. دوغابهای واقعی معدنی میتوانند رفتار پیچیدهتری داشته باشند و برای طراحی صنعتی باید دادههای واقعی خوراک و رفتار تهنشینی نیز بررسی شود.
مهمترین عوامل مؤثر بر طراحی کلاریفایر معدنی چیست؟
دبی، درصد جامد، PSD، چگالی ذرات، ویسکوزیته، سرعت تهنشینی، SOR، بار جامد، فلوکولاسیون، زمان ماند، نحوه توزیع خوراک و سیستم برداشت سرریز از مهمترین عوامل هستند.
